TUTORIAL DESAIN PCB MENGGUNAKAN EAGLE (Membuat Board Part 1)

Contents

• Mengenal Tools Pada EAGLE 6.5.0
• Menambahkan Library Pada EAGLE
• Membuat Skematik 1
• Membuat Skematik 2
• Desain Board 1
• Desain Board 2 (Finishing)
• Membuat Library EAGLE sendiri Part 1
• Membuat Library EAGLE sendiri Part 2

Tulisan ini merupakan lanjutan dari Membuat Skemati PART 2

Pada tulisan sebelumnya kita sudah berhasil membuat skematik catu daya. Langkah selanjutnya adalah mendesain board.

Terdapat beberapa tahapan yaitu:

1. Mengatur posisi komponen
2. Proses Routing
3. Finishing

Perlu diketahui, karena rangkaiannya cukup sederhana. Jadi kita hanya akan menggunakan satu layer yaitu BOTTOM layer. Pada beberapa rangkaian yang sangat rumit mengharuskan kita membuat desain dua layer, yaitu TOP dan BOTTOM layer. Gambar 1 merupakan UNo Shield 1 layer.

Gambar 1. Contoh Board (Uno Shield Hand Made)

Berikut langkah-langkah yang harus diikuti.

1. Mengatur posisi komponen.

Pada tahap ini ada beberapa hal yang harus diperhatikan, yaitu dimensi komponen (garis warna putih ke abu-abuan). Aturannya, tidak boleh terjadi irisan antar komponen, perhatikan gambar 2.

Gambar 2. (a) Benar (b) Salah

• Pada jendela skematik klik File, kemudian klik switch to board
• Atau kita bisa langsung klik , Terletak di desktop bagian atas.
• Akan muncul jendela peringatan (Gambar 3), pilih YES.

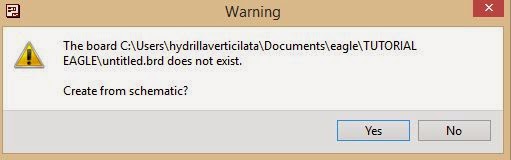

Gambar 3. Jendela Peringatan.

• Selanjutnya akan muncul jendela Board editor (Gambar 4).

Gambar 4. Jendela Board Editor

• Gunakan tools MOVE, GROUP, dan ROTATE (klik kanan saat tool MOVE aktif) untuk mengatur posisi komponen.

PERINGATAN : Hindari penggunaan tool MIRROR untuk komponen yang memiliki polaritas (Transistor, all IC, 7segment, dll)

Gambar 5. Penempatan Komponen

TIPS "biar ga bingung saat proses penempatan komponen, posisikan komponen seperti skematik"

2. Proses Routing

Routing merupakan proses menghubungkan antar komponen sesuai dengan jalur yang sudah di desain pada skematik (Garis kuning). Garis inilah yang akan kita routing.

• Gunakan tool ROUTE,
   untuk menghubungkan antar komponen. Ketebalan dapat diatur dengan mengubah nilai WIDTH (tanda merah, Gambar 6).

Gambar 6. Proses Routing

Pada saat routing, antar jalur yang berbeda tidak boleh bertabrakan. Perhatikan tanda merah pada Gambar 7. Hal tersebut tidak diperbolehkan, menabrak jalur lain. Jalur hanya boleh dihubungkan dengan jalur yang diijinkan (Ditandai dengan nyala jalur/pin yang lebih terang).

Gambar 7. Routing yang salah

• Berikut merupakan hasil routing. (Gambar 8).

Gambar 8. Hasil Routing.

Sampai tahap ini kita sudah membuat sebuah desain PCB yang dapat diaplikasikan langsung.

Desain jalur dapat kita ganti sesuai dengan keinginan dengan cara:

• Klik jenis jalur atau dengan cara klik kanan.

Gambar 9. Hasil Routing dengan Desain Jalur yang Berbeda

Tahap selanjutnya adalah proses finishing. Akan kita bahas di artikel Membuat Board PART 2, Finishing

Semoga bermanfaat.
